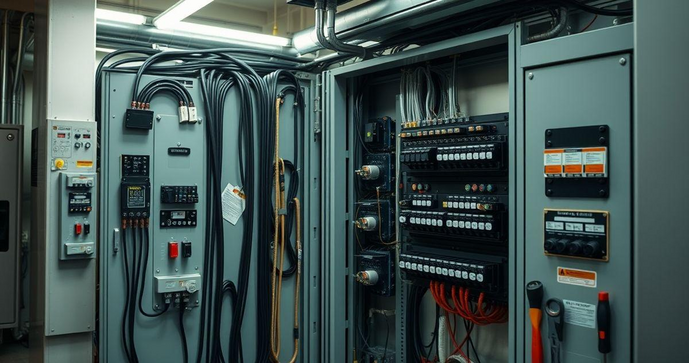

A montagem de quadro elétrico industriais é uma etapa crucial na infraestrutura elétrica de empresas. Este processo garante eficiência e segurança no fornecimento de energia e na distribuição elétrica dentro das instalações. Com a elaboração correta, é possível minimizar riscos e otimizar o funcionamento dos equipamentos.
Importância da Montagem de Quadros Elétricos em Indústrias
A montagem de quadros elétricos é essencial para garantir a eficiência operacional nas indústrias. Esses quadros atuam como o coração do sistema elétrico, controlando e distribuindo a energia necessária para o funcionamento de máquinas e equipamentos.
Além de proporcionar um fornecimento confiável de energia, a correta montagem de quadros elétricos também facilita a gestão de cargas elétricas. Isso é fundamental para evitar sobrecargas e possíveis falhas no sistema, que podem resultar em paradas não programadas e altos custos de manutenção.
Outro aspecto importante é a segurança. A montagem adequada dos quadros elétricos assegura que componentes estejam devidamente protegidos contra curtos-circuitos e outros riscos elétricos. Isso não só protege os equipamentos, mas também minimiza o risco de acidentes com funcionários que operam nas proximidades.
A eficiência energética também é um benefício significativo da montagem qualificada. Quadros elétricos bem projetados podem ajudar na otimização do consumo de energia, contribuindo para a redução de custos operacionais e impactos ambientais. Isso torna não apenas o processo produtivo mais eficaz, mas também mais sustentável.
Por fim, um quadro elétrico bem montado permite uma manutenção mais simplificada. Com a organização adequada dos circuitos e dos componentes, as equipes de manutenção conseguem identificar e corrigir problemas com maior agilidade e precisão, prolongando a vida útil dos equipamentos elétricos.
Materiais Necessários para a Montagem de Quadros Elétricos
A montagem de quadros elétricos exige uma seleção cuidadosa de materiais, que vão desde os componentes internos até a estrutura externa do quadro. A escolha adequada dos materiais é fundamental para a segurança e eficiência do sistema elétrico.
Os principais materiais necessários incluem:
- Caixa de distribuição: A estrutura que abriga todos os componentes do quadro elétrico, deve ser feita de materiais resistentes e, preferencialmente, com proteção contra umidade e poeira.
- Disjuntores: Esses dispositivos são responsáveis por proteger os circuitos elétricos contra sobrecargas e curtos-circuitos. É importante escolher disjuntores adequados à corrente e ao tipo de carga.
- Contatores: Utilizados para controlar circuitos de alta potência, os contactores auxiliam no acionamento de motores e equipamentos elétricos.
- Relés de proteção: Esses dispositivos são fundamentais para monitorar o funcionamento do sistema e acionar alarmes ou desativar circuitos em caso de falhas.
- Barramentos: Responsáveis por conduzir a corrente elétrica entre os diferentes pontos do quadro, os barramentos devem ser dimensionados corretamente para suportar a carga prevista.
- Fiação e cabos: Os condutores utilizados para conectar os componentes do quadro devem ser compatíveis com a intensidade de corrente elétrica. A seção transversal da fiação deve ser dimensionada considerando a carga e a distância.
- Acessórios de montagem: Parafusos, suportes, terminais e conectores são necessários para a fixação e interconexão dos componentes dentro do quadro.
Além desses materiais, é recomendável usar etiquetas e identificadores para facilitar a manutenção e a operação, garantindo que todos os circuitos possam ser rapidamente reconhecidos e localizados.
Por fim, a proteção contra intempéries, como capas ou painéis adicionais, pode ser necessária, dependendo do ambiente onde o quadro elétrico será instalado.
Passo a Passo para Montar um Quadro Elétrico Industrial
Montar um quadro elétrico industrial envolve uma série de etapas que devem ser seguidas cuidadosamente para garantir a eficácia e a segurança do sistema elétrico. A seguir, apresentamos um passo a passo detalhado para a montagem do quadro elétrico.
1. Planejamento e Projeto: Antes de iniciar a montagem, é fundamental desenvolver um projeto que inclua o layout do quadro elétrico, especificando onde cada componente será instalado. Essa etapa deve considerar as necessidades elétricas da instalação e as normas de segurança pertinentes.
2. Reunião de Materiais: Com o projeto em mãos, reúna todos os materiais necessários. Garanta que todos os componentes, tais como disjuntores, contatores, relés e cabos, estejam disponíveis e em conformidade com o projeto.
3. Montagem da Estrutura: Inicie a montagem fixando a caixa de distribuição na posição desejada. Certifique-se de que a estrutura esteja nivelada e estável, evitando futuras vibrações ou deslocamentos.
4. Instalação dos Barramentos: Coloque os barramentos de cobre ou alumínio dentro da caixa conforme o planejamento. Esses barramentos devem ser fixados de forma segura e conectados adequadamente aos circuitos que irão alimentar.
5. Instalação de Dispositivos de Proteção: Posicione os disjuntores e contatores nas posições designadas, garantindo que estejam fixos na estrutura. Realize a correta conexão de fiação, observando a polaridade e a distribuição de carga.
6. Fiação e Conexão: Conecte os cabos de acordo com o projeto elétrico, fazendo uso de terminais e conectores para garantir uma ligação segura. Atenção especial deve ser dada ao dimensionamento dos cabos, que deve estar de acordo com a corrente elétrica prevista.
7. Instalação dos Sensores: Instale relés de proteção e outros dispositivos de segurança. Os sensores devem ser conectados adequadamente para garantir a operação correta do sistema e a proteção contra falhas.
8. Teste e Verificação: Após a montagem dos componentes, antes de ligar a energia, faça uma revisão geral para garantir que não haja fios soltos ou mal conectados. Realize testes de continuidade e resistência nos circuitos.
9. Ligações Finais: Após verificar que tudo está correto, ligue a energia e teste o funcionamento do quadro elétrico. Verifique se todos os componentes estão operando como esperado e se os circuitos estão funcionando corretamente.
10. Rotulagem e Documentação: Finalmente, rotule cada circuito e componente do quadro para facilitar futuras manutenções. Documente a montagem, incluindo esquemas elétricos e qualquer informação relevante sobre as especificações técnicas.
Seguir essas etapas garantirá uma montagem profissional e segura do quadro elétrico industrial, contribuindo para a eficiência operativa da instalação elétrica.
Principais Cuidados na Montagem de Quadros Elétricos
A montagem de quadros elétricos requer atenção a diversos detalhes para garantir não apenas a eficiência do sistema, mas também a segurança dos operadores e da instalação como um todo. Abaixo, destacamos os principais cuidados a serem observados durante a montagem.
1. Normas e Regulamentações: Certifique-se de que todos os procedimentos de montagem estejam em conformidade com as normas técnicas e regulamentações locais. Isso inclui seguir as diretrizes da NBR 5410 e NR 10, que tratam de instalações elétricas e segurança, respectivamente.
2. Separação de Circuitos: É fundamental separar os circuitos de potência e de comandos. Isso previne interferências e garante que a manutenção de um circuito não afete o funcionamento do outro.
3. Ventilação Adequada: Garanta que o quadro elétrico tenha ventilação adequada para evitar o superaquecimento dos componentes. O planejamento do local de instalação deve considerar a dissipação de calor e a circulação de ar.
4. Escolha de Materiais Adequados: Utilize materiais que sejam compatíveis com a capacidade de carga e as condições do ambiente, como umidade e temperatura. Componentes de baixa qualidade podem falhar e comprometer a segurança do sistema.
5. Conexões Seguras: Todas as conexões devem ser firmes e bem isoladas. Fios mal conectados podem levar a curtos-circuitos e falhas no sistema. Utilize conectores adequados e, quando necessário, faça soldagens seguras.
6. Proteções Adicionais: Instale dispositivos de proteção, como fusíveis e disjuntores, adequados a cada circuito. Esses componentes são cruciais para interromper o fornecimento de energia em caso de sobrecarga ou curto-circuito.
7. Identificação Clara: Etiquete todos os circuitos e componentes do quadro elétrico. Uma boa identificação ajuda na manutenção e no diagnóstico de falhas, tornando o trabalho dos técnicos mais eficiente.
8. Treinamento da Equipe: Todos os envolvidos na montagem e operação do quadro elétrico devem ser treinados e capacitados. Conhecimento sobre segurança e procedimentos adequados é essencial para minimizar riscos.
9. Inspeções Regulares: Programe inspeções periódicas para verificar o estado dos componentes e das conexões. Isso previne problemas futuros e garante que o sistema opere com segurança ao longo do tempo.
A observância desses cuidados é fundamental para garantir uma montagem segura e eficiente de quadros elétricos. Com uma abordagem meticulosa, é possível assegurar que o sistema atenda a todas as necessidades operativas e de segurança.
Sistemas de Segurança em Quadros Elétricos Industriais
Os sistemas de segurança em quadros elétricos industriais são fundamentais para garantir a segurança dos trabalhadores e a proteção dos equipamentos. A integração de dispositivos de proteção e monitoramento pode prevenir acidentes e danos à infraestrutura elétrica.
1. Disjuntores e Fusíveis: Esses componentes são essenciais para proteger os circuitos contra sobrecargas e curtos-circuitos. Disjuntores automáticos desenergizam o circuito quando uma falha é detectada, permitindo a rápida recuperação do sistema após a correção do problema.
2. Relés de Sobrecarga: Este dispositivo monitora a corrente elétrica que passa pelo circuito e desliga automaticamente o motor ou carga em caso de uma sobrecarga ou funcionamento anormal, evitando danos aos equipamentos.
3. Sensores de Proximidade e Fotocélulas: Estes sensores são utilizados para detectar a presença de pessoas ou objetos nas proximidades do quadro elétrico. Com isso, é possível programar o desligamento automático do sistema em caso de perigo, protegendo os operadores.
4. Sistemas de Monitoramento: A implementação de sistemas de monitoramento em tempo real permite acompanhar o desempenho dos circuitos e o consumo de energia, possibilitando a identificação de falhas antes que se tornem problemas críticos.
5. Alarmes de Segurança: Instalações de alarmes sonoros e visuais podem alertar as equipes sobre falhas no sistema elétrico, como temperaturas elevadas ou falhas no funcionamento, permitindo uma resposta rápida.
6. Revestimentos e Proteções: O uso de caixas e painéis com proteção IP (Ingress Protection) é importante para manter os componentes internos seguros contra poeira e umidade, que podem comprometer a operação do sistema elétrico.
7. Isolamento Adequado: O isolamento dos fios e componentes deve ser realizado corretamente para prevenir toques acidentais e curtos-circuitos. Tecnologias como terminais de conexão isolados e cabos blindados são recomendadas.
8. Desligamento de Emergência: O sistema deve contar com botões de desligamento de emergência acessíveis, permitindo que o operador corte o fornecimento de energia rapidamente em situações críticas.
9. Treinamento em Segurança: A equipe deve ser treinada para identificar riscos e operarem de forma segura ao redor dos quadros elétricos. Um programa de treinamento contínuo pode reforçar os protocolos de segurança e preparação para emergências.
Implementar esses sistemas de segurança é crucial não apenas para proteger os funcionários e equipamentos, mas também para garantir a continuidade das operações industriais. A prevenção de acidentes e falhas pode levar a um ambiente de trabalho mais seguro e eficiente.
Manutenção e Verificações Periódicas de Quadros Elétricos
A manutenção e as verificações periódicas de quadros elétricos são fundamentais para garantir a segurança e a eficiência do sistema elétrico em ambientes industriais. Realizar essas atividades de forma regular ajuda a identificar possíveis falhas e a estender a vida útil dos equipamentos.
1. Agenda de Manutenção: É importante estabelecer um calendário de manutenção preventiva que inclua inspeções regulares. Essa agenda deve ser baseada nas recomendações do fabricante e nas necessidades específicas da instalação.
2. Inspeções Visuais: Durante as verificações, deve-se realizar uma inspeção visual abrangente. Isso envolve checar se há sinais de calor excessivo, fumaça ou quaisquer anomalias nos componentes, além de verificar a integridade física da caixa de distribuição.
3. Verificação de Conexões: Todas as conexões elétricas devem ser verificadas para garantir que estão firmes e livres de corrosão. Conexões soltas podem levar a falhas operacionais e riscos de incêndio.
4. Testes de Continuidade: Realizar testes de continuidade nos circuitos ajuda a assegurar que todas as partes do sistema estão em funcionamento correto. Isso é crucial para evitar problemas que possam surgir devido a circuitos interrompidos.
5. Lubrificação de Componentes: Algumas partes móveis, como contadores e relés, podem exigir lubrificação regular para funcionar eficientemente. Utilize lubrificantes adequados e siga as instruções do fabricante.
6. Limpeza dos Componentes: A poeira e a sujeira podem acumular-se nos equipamentos elétricos, levando ao superaquecimento. Realize a limpeza dos componentes e garanta que as aberturas de ventilação estejam desobstruídas.
7. Testes de Segurança: Realize testes periódicos dos dispositivos de segurança, como disjuntores e relés de sobrecarga, para verificar se estão operando conforme esperado e desarmam quando necessário.
8. Relatórios de Manutenção: Documente todas as atividades de manutenção realizadas, incluindo verificações, limpezas e reparos. Manter um histórico ajuda a identificar padrões e futuras necessidades de manutenção.
9. Treinamento da Equipe: As equipes de manutenção devem ser treinadas continuamente para reconhecer sinais de problemas e para realizar manutenções preventivas de forma eficaz. O treinamento pode incluir atualizações sobre novas tecnologias e melhores práticas.
A combinação dessas práticas de manutenção e verificações periódicas é essencial para garantir que os quadros elétricos operem de maneira eficiente e segura. Essa abordagem proativa reduz o risco de falhas inesperadas e contribui para a segurança dos trabalhadores.
A montagem e manutenção de quadros elétricos industriais são processos fundamentais para garantir a eficiência e a segurança das operações elétricas em qualquer instalação.
Seguir as melhores práticas, desde a seleção adequada dos materiais até a implementação de sistemas de segurança e manutenção periódica, assegura não apenas a longevidade dos equipamentos, mas também a proteção dos trabalhadores.
Investir na qualidade da montagem e em inspeções regulares resulta em um ambiente de trabalho mais seguro e produtivo, minimizando riscos e custos com manutenções corretivas.
Ao adotar uma abordagem proativa nas práticas elétricas, as indústrias podem aumentar sua confiabilidade operacional e manter um padrão elevado de segurança.
