A NR-12 é a norma brasileira que trata de segurança em máquinas e equipamentos, e é o ponto de partida de qualquer painel de comando industrial no Brasil. O detalhe que costuma passar batido é que a NR-12 estabelece a exigência de segurança, mas a forma técnica de definir o nível de proteção de cada função de segurança vem de outra referência: a ISO 13849-1, norma internacional que define a categoria de segurança e o PL (Performance Level, de “a” a “e”) de cada circuito de segurança do painel. É essa combinação, NR-12 mais ISO 13849-1, que orienta o projeto de fato.
Decisões que custam menos no projeto do que na obra
Quatro decisões de segurança, quando definidas na fase de projeto elétrico, evitam retrabalho caro depois que o painel já está montado ou a máquina já está instalada:
Categoria de segurança e PL de cada função. Nem toda função de segurança de uma máquina exige o mesmo nível de proteção. Uma parada de emergência de uma linha de alto risco pode exigir PL mais alto que uma proteção de porta de acesso a área de baixo risco. Definir isso caso a caso no projeto, com base em análise de risco, evita tanto o superdimensionamento (custo desnecessário) quanto o subdimensionamento (risco real).
Relé de segurança e CLP de segurança. Circuitos de segurança que exigem redundância e monitoramento contínuo (parada de emergência, proteção de área com sensor) normalmente usam relé de segurança dedicado ou CLP de segurança, não um relé comum nem a mesma CPU que controla o processo produtivo. A escolha entre relé de segurança e CLP de segurança depende da complexidade do circuito e do número de funções de segurança envolvidas, e essa escolha muda o layout do painel.
Redundância de sensor. Funções de segurança de PL mais alto costumam exigir sensor duplicado, com monitoramento cruzado entre os dois canais, para que a falha de um sensor isolado não comprometa a função de segurança inteira. Prever essa redundância no projeto é mais barato do que adaptar o painel depois.
Parada de emergência. Parece o item mais simples, mas o circuito de parada de emergência precisa estar integrado ao restante da arquitetura de segurança da máquina, com a categoria correta, e não apenas ser um botão que corta a alimentação geral.

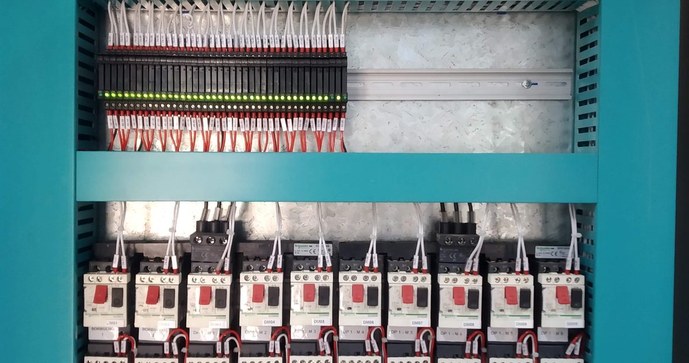

Onde isso aparece em painel real
Um exemplo de arquitetura de segurança integrada ao projeto é o painel de automação das esteiras de paletização da BRF em Dourados/MS, montado pela Sadhas: controlador Micro850, vinte inversores PowerFlex 525 em rede Ethernet/IP, IHM PanelView Plus 7 e módulo de segurança GuardMaster 440-CR30, responsável por monitorar as funções de segurança da linha dentro da arquitetura definida no projeto.
Segurança não é item isolado do projeto elétrico
Um erro comum em projeto de painel é tratar a parte de segurança como um módulo adicionado ao final, depois que a lógica de controle do processo já está definida. Na prática, a arquitetura de segurança interage com o restante do painel: o circuito de segurança precisa de fonte de alimentação própria ou monitorada separadamente, o cabeamento de segurança segue regra de roteamento distinta do cabeamento de controle comum, e o CLP ou relé de segurança precisa de diagnóstico visível na IHM para que o operador saiba, no momento da parada, qual função de segurança foi acionada e por quê. Prever essa integração desde o início do projeto elétrico evita que a função de segurança vire um sistema paralelo, desconectado do resto do painel.
Documentação de segurança faz parte da entrega
Além do circuito montado, a documentação da análise de risco que originou a categoria e o PL de cada função de segurança é parte do que deveria acompanhar a entrega do painel. Essa documentação é o que permite, anos depois, a alguém que não participou do projeto original entender por que aquela função específica foi implementada daquele jeito, e é também o que sustenta a conformidade da máquina numa eventual fiscalização.
O que perguntar a um fornecedor de painel
A pergunta que separa um projeto de painel que resolveu segurança de um que só citou a norma é direta: qual a categoria de segurança e o PL definidos para cada função de segurança da máquina, e com que componente (relé de segurança ou CLP de segurança) essa função é implementada? Se a resposta vem com número de categoria e PL, o projeto passou por análise de risco de verdade.
