Um QGBT ou um CCM chega para montagem depois de um projeto elétrico aprovado, um diagrama unifilar fechado e uma lista de material comprada. Até aí, o projeto existe em duas dimensões: esquema elétrico, lista de componentes, planta de posicionamento. O problema é que painel é objeto tridimensional, e boa parte dos conflitos que aparecem na bancada de montagem não têm como aparecer num diagrama 2D. Eles só se manifestam quando alguém tenta encaixar peça física dentro de invólucro físico.
Onde o conflito aparece se ninguém modelou antes
Três categorias de problema respondem pela maior parte do retrabalho em montagem de painel:
Interferência de barramento. Barramento de cobre tem seção, espessura e distância mínima entre fases que o diagrama unifilar não representa em escala. Um disjuntor de caixa aberta como o Schneider MTZ2, por exemplo, tem terminais de conexão com geometria própria, e a curva de distribuição do barramento até ele precisa respeitar raio de dobra e distância de isolamento. Se essa rota não foi verificada antes, o eletricista descobre o conflito com a chapa já furada e o barramento já cortado.
Ventilação e dissipação térmica. Inversor de frequência, soft-starter e disjuntor de potência dissipam calor, e a disposição interna do painel determina se esse calor circula ou fica retido. Em plantas com carga de motor de médio porte (inversores e soft-starters de centenas de cv, por exemplo), a folga de ventilação ao redor de cada equipamento não é opcional: ela está descrita em catálogo do fabricante como distância mínima livre em todas as faces. Isso só se confere em volume, não em planta baixa.
Raio de curvatura de cabo. Cabo de força e cabo de comando têm raio mínimo de curvatura definido pelo fabricante, geralmente um múltiplo do diâmetro externo. Quando o roteamento interno do painel é decidido na hora da montagem, sem simulação prévia, é comum que o cabo precise fazer uma curva mais fechada do que o permitido para caber no espaço que sobrou, o que compromete o isolamento a médio prazo.
O que muda com o projeto 3D

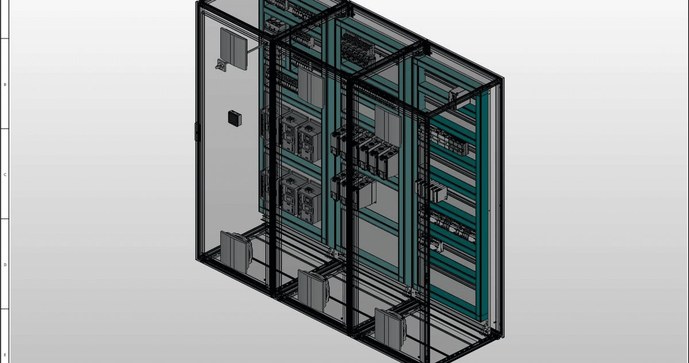

O EPLAN Pro Panel monta o painel inteiro em modelo tridimensional antes de qualquer chapa ser furada: posição de cada componente, rota de cada barramento, folga de ventilação, comprimento real de cada cabo. O erro de interferência que apareceria na bancada aparece na tela, onde a correção custa uma alteração de projeto, não um retrabalho físico com material já cortado.
Isso tem efeito direto em duas frentes que interessam a quem está lendo memorial descritivo e comparando fornecedores:
- Prazo de montagem. Painel que já nasceu com a interferência resolvida na simulação não para meio do caminho para reprojetar rota de barramento ou reposicionar componente. A obra na bancada segue o modelo, não descobre o modelo.
- Fidelidade ao as-built. Como o modelo 3D já representa o painel físico com precisão, a documentação final entregue ao cliente (desenho, lista de material, esquema) corresponde ao que foi de fato montado, sem as pequenas divergências que costumam aparecer quando o projeto muda na bancada e ninguém atualiza o desenho depois.
Onde isso já foi aplicado
A Sadhas usa projeto 3D em EPLAN Pro Panel como etapa padrão antes da montagem de painéis de baixa e média tensão, incluindo QGBT e CCM em chaparia Rittal. Um exemplo é o QGBT e CCM entregue para a BRF em Dourados/MS para controle dos compressores de amônia: chaparia Rittal série 2B, transformador de 1500 kVA, disjuntor de caixa aberta Schneider MTZ2 de 2000 A, disjuntores NSX, banco de capacitores automático, e conjunto de inversor e soft-start para motor de 400 cv, com remota CompactLogix integrada. Um conjunto dessa densidade de componentes, com barramento de alta capacidade e equipamentos que dissipam calor significativo, é exatamente o cenário onde a modelagem prévia evita que o conflito seja descoberto na bancada, com o painel parcialmente montado.
O regime turn key muda o que o cliente precisa coordenar
Quando o projeto 3D acontece dentro de um regime turn key, que cobre compra de material, montagem, instalação, testes e comissionamento sob um único fornecedor, o modelo 3D deixa de ser um entregável isolado de engenharia e passa a orientar a compra: a lista de material sai do próprio modelo, o que reduz a chance de comprar componente com geometria incompatível com o espaço já definido no projeto. Isso evita um problema comum em obras onde projeto e compra são decididos por equipes diferentes, sem um modelo comum entre elas: o componente chega, e só na bancada alguém percebe que ele não cabe como estava previsto no desenho 2D.
Chaparia e acabamento também entram no modelo
O modelo 3D não cobre só o miolo elétrico do painel, cobre também a chaparia. Painéis montados em chaparia Rittal, incluindo versões em aço inoxidável, têm padrão de acabamento e organização que só se confere de fato olhando o volume fechado: onde ficam as aberturas de ventilação, como o cabo entra e sai sem comprometer o grau de proteção do invólucro, e como os componentes internos se distribuem sem sobrecarregar visualmente ou termicamente uma única região do painel. Quando esse acabamento é decidido no modelo, antes da fabricação, o painel entregue chega com o mesmo padrão de organização interna que aparece no desenho aprovado, sem ajuste de última hora feito às pressas durante a montagem.
Painel de comando com CLP e IHM: um caso à parte
Painel de comando e automação, que integra CLP e IHM ao invólucro elétrico, tem uma camada extra de complexidade que reforça a necessidade do modelo prévio: além da parte de potência, existe cabeamento de instrumentação, entradas e saídas digitais e analógicas, e muitas vezes rede de comunicação industrial passando pelo mesmo invólucro. Separar fisicamente o cabeamento de potência do cabeamento de sinal, respeitando distância mínima entre os dois para evitar interferência eletromagnética, é uma decisão de roteamento que se verifica no modelo, não depois que o cabo já está lançado.
O que perguntar a um fornecedor de painel
Para quem está avaliando propostas de montagem de painel, a pergunta que separa um fornecedor que modela do que monta por tentativa é direta: existe um modelo 3D do painel antes da fabricação, e esse modelo é usado para verificar interferência de barramento, folga de ventilação e rota de cabeamento? Se a resposta for sim, o desenho as-built entregue ao final tende a corresponder ao painel físico, porque os dois nasceram do mesmo modelo, e o prazo de montagem tende a ser mais previsível, porque a maior parte dos conflitos já foi resolvida antes da chapa ser furada.
